Оборудование измерительное стенда СИАКБ внесено в Федеральный информационный фонд по обеспечению единства измерений 19.06.2025 г.

Оборудование измерительное стенда СИАКБ предназначено для измерений силы и напряжения постоянного электрического тока, сопротивления постоянному электрическому току, температуры составных частей оборудования и окружающей среды, времени заряда и разряда аккумуляторных батарей (далее – АКБ) и их модулей при испытаниях АКБ для беспилотных летательных аппаратов.

Состав

Принцип действия оборудования основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей передачей данных в модуль управления и формирования отчетов для регистрации, математической обработки, пересчета в единицы физических величин по заданным функциям преобразования, визуализации, хранения результатов измерений и послесеансной обработки.

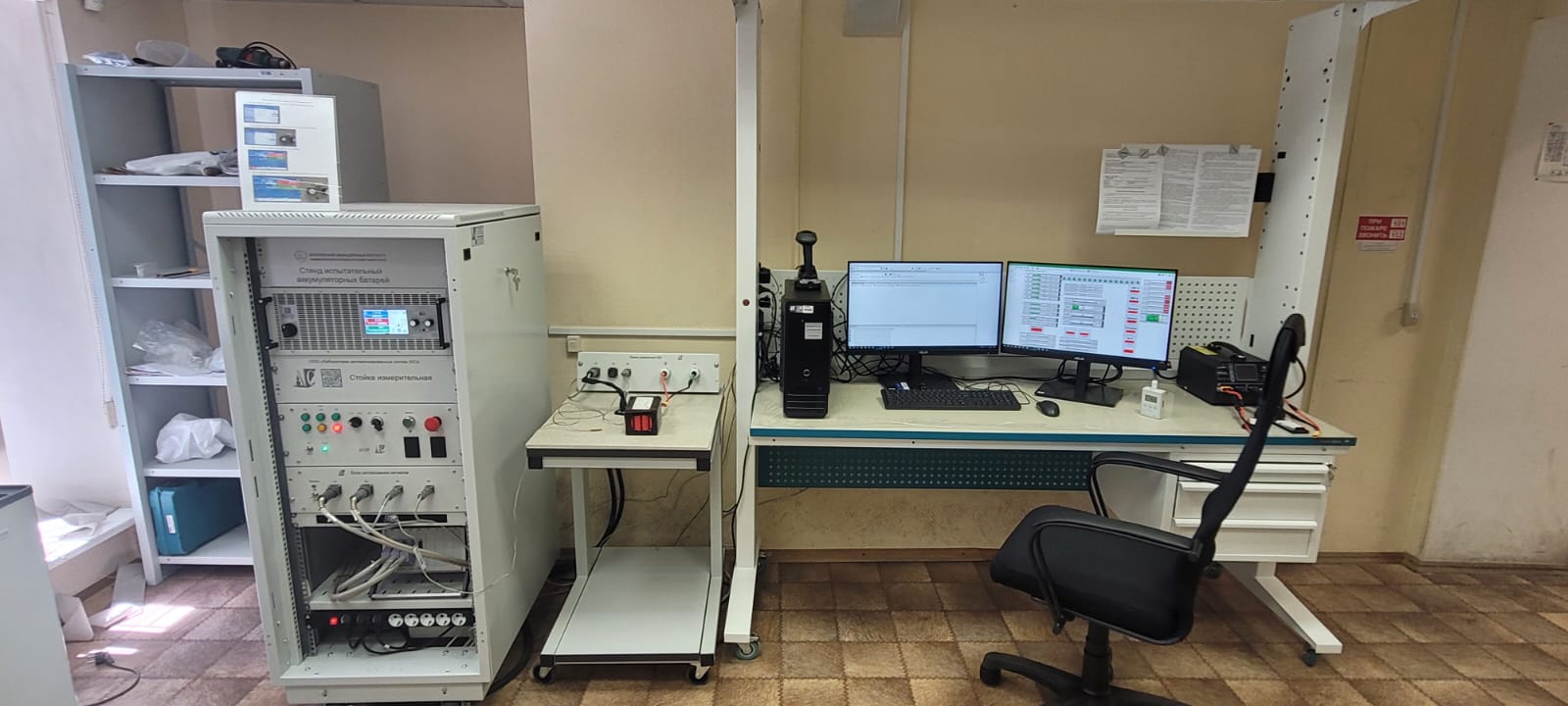

Конструктивно измерительные каналы (далее – ИК) оборудования состоят из измерительного компонента измерительной системы (далее – ИС), включающего в себя первичные измерительные преобразователи (далее – ПИП), и комплексного компонента ИС, представляющего собой стойку измерительную, а также модуль управления и формирования отчетов. Измерительный и комплексный компоненты ИС являются многоканальными устройствами и соединяются между собой проводными линиями связи (кабелями).

В составе ИК применяются следующие ПИП:

- термопреобразователи сопротивления ДТС, модификации 224-PT100.В.30/1 и 224-PT100.В.30/5 с номинальными статистическими характеристиками по ГОСТ 6651-2009, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее  рег. №) 28354-10;

- преобразователи силы тока измерительные ПИТ, модификации 100-У-Б30, 300-У-Б30, 500-У-Б30, рег. № 74910-19.

К комплексному компоненту ИС относятся:

- стойка измерительная, состоящая из блоков согласования сигналов и установки измерительной LTR с модулями измерительными LTR27 и преобразователями измерительными H-27U10, H-27U20, H-27R250, рег. № 78771-20;

- модуль управления и формирования отчетов.

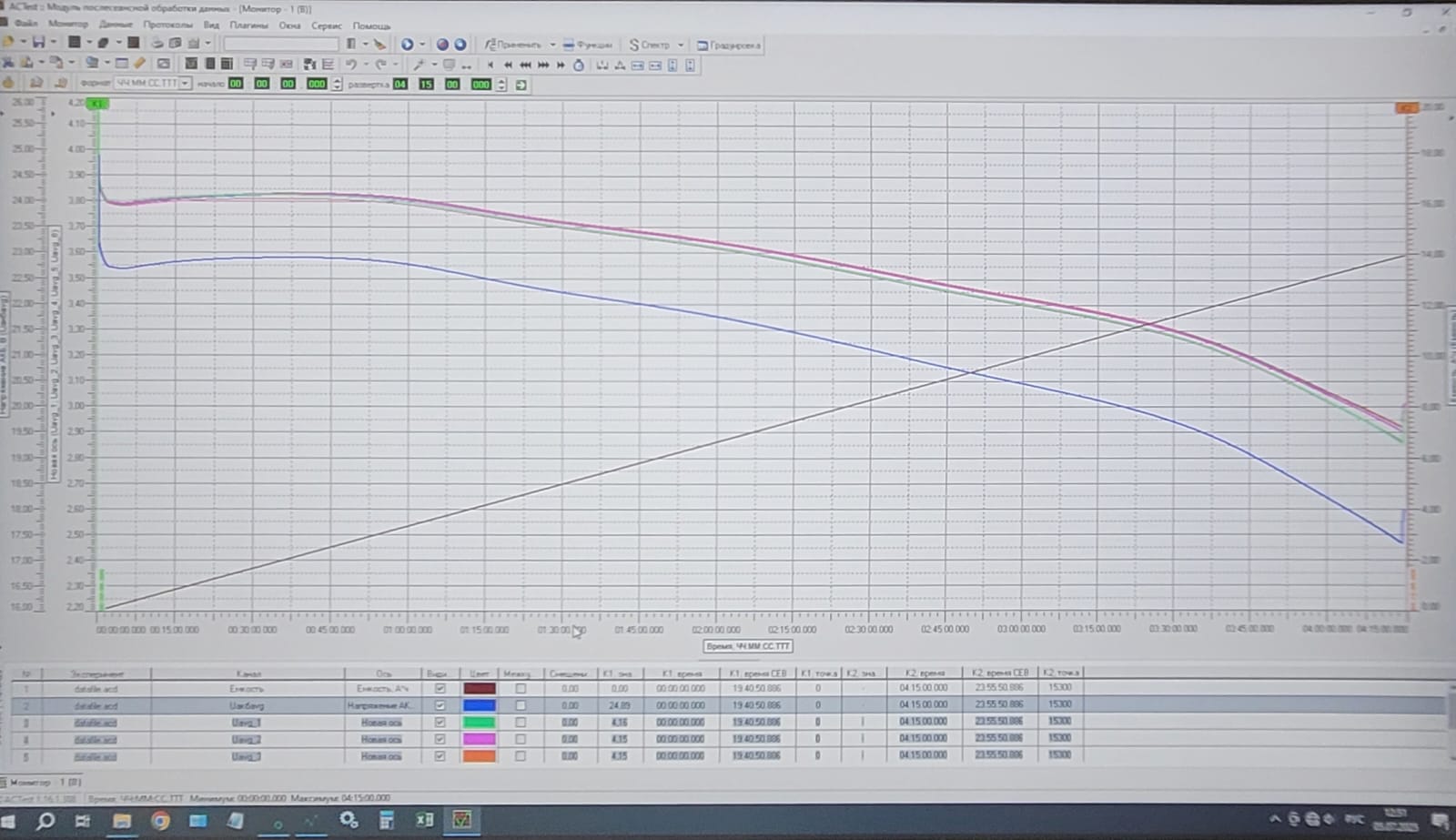

Измерительная информация обрабатывается в установке измерительной LTR и передается в модуль управления и формирования отчетов. В состав модуля управления и формирования отчетов входят: персональный компьютер с операционной системой Microsoft Windows и специализированным программным обеспечением ACTest, принтер.

Программное обеспечение

Программное обеспечение (ПО) ОИ СИАКБ включает общее и функциональное ПО, обеспеченное сертификатом цифровой подписи.
В состав общего ПО входит операционная система Windows 10 Pro и система управления базами данных Microsoft SQL Server 2012.

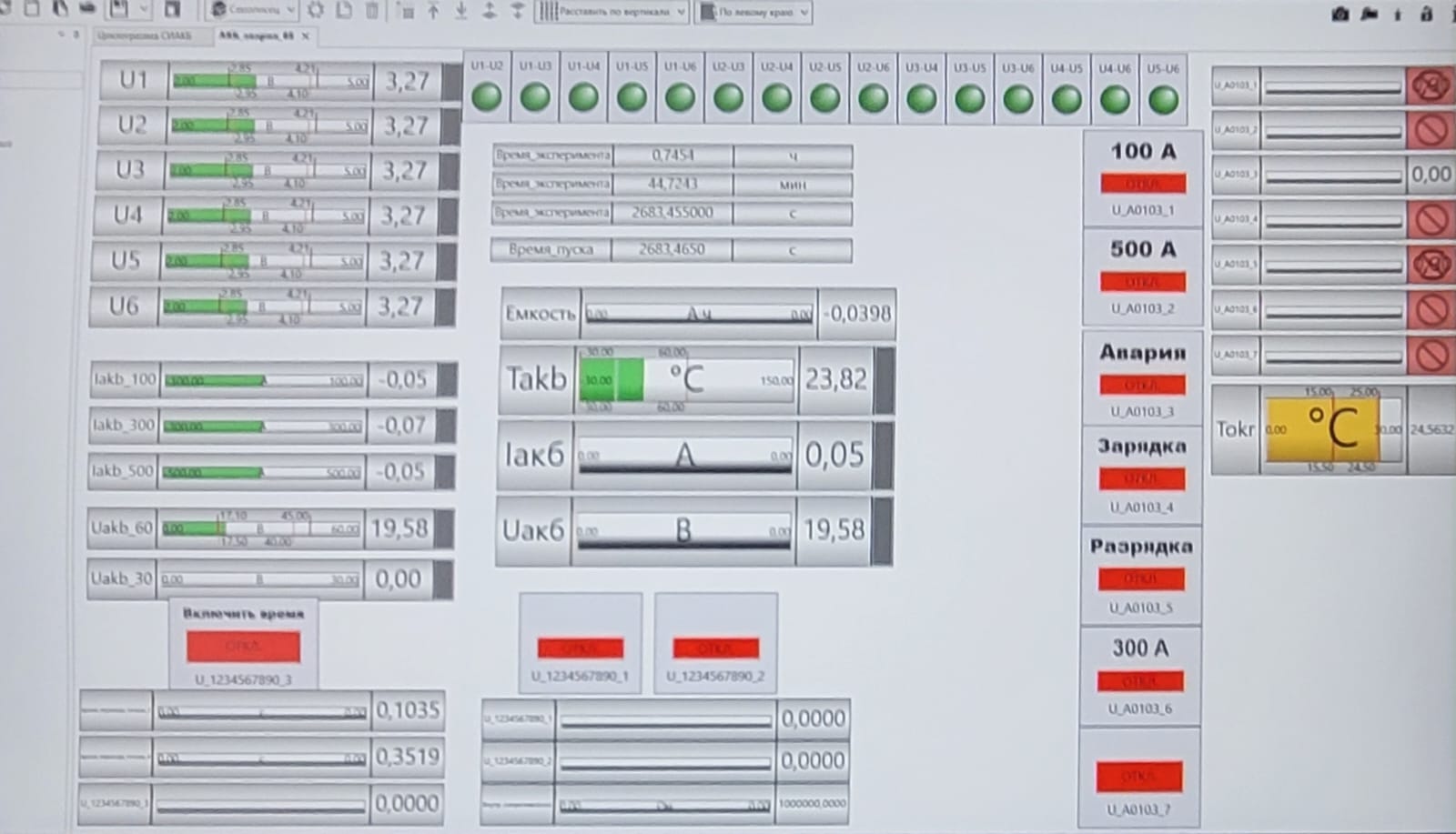

Функциональное ПО состоит из программного комплекса ACTest.
Метрологически значимой частью ПО являются программные модули ACTest Конфигуратор и ACTest Визуализатор.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 – 2014

Правообладатель

Федеральное государственное бюджетное образовательное учреждение высшего образования «Московский авиационный институт (национальный исследовательский университет)» (МАИ)
ИНН 7712038455
Юридический адрес: 125993, г. Москва, Волоколамское ш., д. 4
Телефон: (499) 158-48-19

Изготовитель

Общество с ограниченной ответственностью «Лаборатория автоматизированных систем (АС)» (ООО «Лаборатория автоматизированных систем (АС)»)
ИНН 7720189874
Адрес: 127474, г. Москва, вн.тер.г. муниципальный округ Бескудниковский, Дмитровское ш., д. 60А
Телефон: (495) 730-36-32
Факс: (495) 229-14-36
E-mail: info@actech.ru
Web-сайт: https://actech.ru
